在电动车浪潮席卷全球的今天，续航里程和充电速度一直是用户关注的焦点。然而，除了我们熟知的“超级快充”外，车辆内部还有一个默默工作的“能量转换站”——车载充电器。它负责将外部交流电“变”为电池可接受的直流电，其效率、体积和可靠性，直接关乎充电体验和整车能耗。
面对日益激烈的市场竞争，工程师们面临的核心挑战是什么？是如何在有限的空间内，实现更高的转换效率、更低的发热量，以及更稳定的工作表现。
东芝基于车规级器件打造了一套“小而强”的车载充电器芯方案，为新一代车载充电器带来突破性的解决思路。该方案围绕提升可靠性、降低功耗、实现小型化这三大设计目标展开。

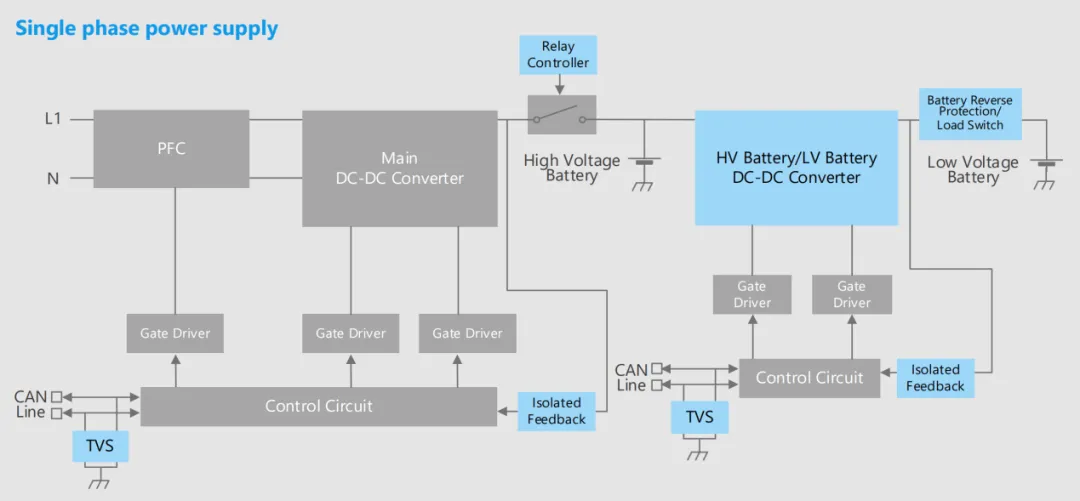

全景展示东芝车载充电器解决方案的“心脏”与“骨架”
一套优秀的车载充电器方案，绝非是元器件的简单堆砌。它需要像精密的人体一样，各部分协同工作。东芝车载充电器解决方案，正是围绕电源电路、控制电路、电源ON/OFF与反接保护、继电器控制这四大核心电路模块，构建的一个高效、紧凑、可靠的系统骨架。
12V DC-DC转换器：效率是关键
这个模块需注意三点：电压/电流额定值要匹配、封装要小、隔离电压要够。
东芝推荐 U-MOS系列40V/80V/100V N沟道MOSFET。以XPQ3R004PB为例，其导通电阻最大值仅0.0003Ω（@VGS=10V），能有效降低系统功耗。
配合 TLX9188高压晶体管输出车载光耦（隔离电压3750Vrms最小值，工作温度-40至125℃），可实现原副边得安全隔离，并将电压信号反馈给MCU。该光耦提供了200V的集电极-发射极额定电压，适用于100V至200V设备的模拟信号反馈电路。
电源开关及反接保护：安全第一
电池接反了怎么办？电源线电压波动怎么防？这个模块专门解决这些问题。
东芝方案的核心是TPD7104AF/TPD7106F栅极驱动器。它内置电荷泵电路，可以直接驱动N沟道MOSFET做高边开关——这比传统P沟道方案导通电阻更低、成本更优。
配合U-MOS系列MOSFET（耐压40V/80V/100V，电流能力最高400A），以及TVS二极管（如，DF3D18FU/DF3D29FU/DF3D36FU），实现完善的电源防护。
控制电路：精准反馈
控制电路是充电器的“大脑”。它需要采集电压/电流信号，通过光耦反馈给原边控制器，实现恒流恒压充电。
这里的关键器件是TLX9000/TLX9300光耦。它的优势是具有高隔离特性，抗干扰能力强。同时采用高耐热封装，能够在-40℃至125℃温度范围内工作。在工作时，TLX9000/TLX9300通过内置RBE释放集电极截止电流ICBO，大幅降低高温环境下的暗电流。
机械式继电器驱动：保护到位
继电器是电感负载，断开时会产生反向感应电动势，容易击穿驱动管。
东芝的解决方案是内置有源钳位电路的MOSFET（SSM3K347R/SSM3K337R）。它在漏极和栅极之间集成了齐纳二极管，能把感应电压钳位在安全范围内，防止器件损坏。SSM3K347R还内置了47kΩ下拉电阻，进一步减少外围元件。
如果负载电流更大，可以选择TPD1058FA/TPD1055FA智能开关（1-5A），内置过流、过热保护和诊断输出功能，实时向MCU报告状态。更小电流的场合（1A以内）则可用TPD1044F/TPD1054F等型号。
以“芯”力量，驱动高效电动未来
面对车载充电器“高可靠、高效率、小型化”的行业演进趋势，东芝提供的不仅是分立元器件，更是一套从辅助电源、智能驱动、精密控制到系统保护的完整子系统解决方案。通过将高性能的功率器件、高集成的控制芯片与完善的电路设计相结合，东芝能够助力全球汽车电子工程师，打造出性能更优、体积更小、运行更安心的下一代车载充电系统。
当充电不再仅仅是“插上电源”，其背后的“芯”科技，正在悄然定义着电动出行的品质与高度。选择东芝车载充电器解决方案，正是选择了一条通往高效、可靠电动未来的技术捷径。
文章来源：东芝半导体
